ESPOS 智能阀门定位器
压电先导高集成气动放大器，快速响应，精确定位，背光显示，高抗干扰性能力，单作用、双作用、直行程、角行程气缸，带安全位置或三断保护，可附带带4-20mA位置反馈，带2路限位开关，带HART协议。工作压力：1.4-8bar 流量输出：130L/Min 工作电流：4-20mA 两线制
●控制特点
ESPOS智能阀门定位器，拥有特别的算法软件，精确测量阀门的各种特性，利用1024个数据分析前30S内的控制结果，每个数据周期40mS，判断阀门的下一个要运行的方向和大小，结合标准阀门参数、校准参数，分析1024个数据的时间特性和递推，精确计算阀门的负载和摩擦力情况，可以推导执行气内部的压力精确变化和变化率。
控制软件的参数来自标准阀门、校准、前1024个数据，统计、素引、多重迭代、多重微积分，不牺牲系统的相应时间，保证任何控制点快速而且不超调，控制相应时间几乎和开环时间一致；控制精确性可以保证供应压力和阀门负载的变化下，任何点不超调。EP10116/10124单元出厂用标准调节阀测试，将EP单元参数复制到软件中；用户阀门校准时测试阀门的开环参数、灵敏度、气缸参数、气动泄露量、填料摩擦参数、不同行程下的压力时间特性、供气压力的波动特性、开启关闭时间，分析所有并报告给现场调试人员；运行时考虑到阀内负载变化、供气压力下降、供气流量不够等参数。
YES 和 NO 两个快速键（Hot-Key）显示标准阀门、校准阀门、现场运行阀门的各种参数，根据参数很容易分析运行情况，故障原有来自EP气动转换器、执行器、或阀门复制、摩擦力。
ESPOS是一个人工智能机器人，什么度知道，他知道怎么做。
●超低能耗
超低的耗气量，稳定时几乎不消耗压缩空气，和传统的喷嘴挡板比，2年可以节省的压缩空气可以收回成本。
●背光显示/报警指示
●背光显示/报警指示
背光显示不需要任何辅助电源，同时可保证输入阻抗<450欧姆，安装位置照明不好非常实用。阀门故障时背光交替显示熄灭，有6种模式，很远的距离就可以看到。
●参数设定
 |
 |
|

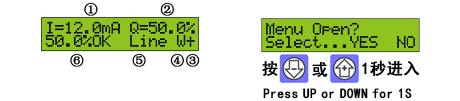

| ① 输入电流 ② 设定阀位 ③ + 气开阀门 - 气关阀门（进气反馈杆顺时针转动，否则相反） ④ W 直行程 T 角行程 ⑤ 流量曲线 线性/自定义/等百分比/快开 ⑥ 设定阀位和实际阀位的误差 |
||

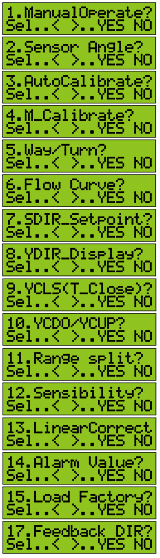

| 1.手动操作 按▽或△键，手动改变阀位设定值 2.传感器角度 显示阀门初始位置传感器的安装角度 3.自动校准 无限位的阀门，建议用手动校准 4.手动校准 3点校准，0%、50%、100%的位置 5.直行程/角行程 6.流量曲线 快开和等百分比及用户自定义，共8种 7.设定信号方向 4-20mA/20-4mA 8.实际阀位方向 0-100%/100-0% 9.紧闭功能 保证阀门故障或失调后，阀门可靠关闭或开启 10. 紧闭阀值 紧闭开启/关闭阀门的值设定 11.信号分程 任意设定 12.灵敏度设定 阀门漏气、摩擦力过大、阀位震荡时，加大灵敏度数值 13.线性正弦修正 用于阀门50%位置不水平补偿 14.限位开关设定 2路任意设定常开常闭，报警值任意设定 15.调用工厂参数 17.阀位反馈方向 4-20mA/20-4mA |
||
●参数整定（校准)
 |
| 阀门整定，确定开环精度B1/B2，闭环精度S1/S2，T1/T2为当前工矿下参考前1024个数据获得的最佳进气/排气时间 |
 |
 |
|
| 按 YES 键显示阀门灵敏度参数 +S1 进气灵敏度 +B1 进气开环精度 -S1 排气灵敏度 -B2 排气开环精度 |
按 NO 键显示阀门整定和运行参数 456 标准执行器25mm/2.4bar 脉冲时间 528 现场阀门校准 脉冲时间 680 当前脉冲时间，来自前1024个数据 每秒更新12.5次 脉冲时间 T=N*0.03mS |
|

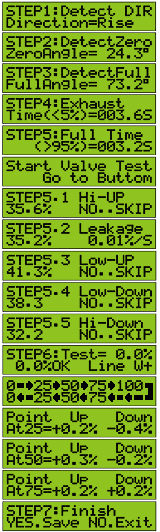

| 如果阀门没有上下限位或角行程角度>92度，请用手动校准 STEP1 检测阀位方向 上升/下降 STEP2 检测阀门零点 无信号状态 STEP3 检测阀门满行程 STEP4 阀门排气时间（100% to 5%） STEP5 阀门进气时间（ 0% to 95%） STEP5.1 阀门快速进气时间/速度/惯性/过调测量 STEP5.2 阀门进气慢速测量，寻找最佳的调节速度 STEP5.3 检测执行器漏气，显示漏气速度，当漏气速度>0.8%/S时，校准不能进行 STEP5.4 阀门排气慢速测量，寻找最佳的调节速度 STEP5.5 阀门快速排气时间/速度/惯性/过调测量 STEP6 测量阀门0&-25%-50%-75%-100%-75%-50%-25%-0% 显示25% 50% 75%的测量结果 STEP7 完成校准，安 YES保存 校准不能完成，将显示错误信息 |
||
| 阀门装配后，按照 2.传感器角度 4.手动校准 12.灵敏度设定 步骤完成阀门校准 |
| Pneumatic Characteristics | ESPOS Ordering information and description | |||
| Parameter | Symbol | Unit | Description | ESPOS38①-②-③④⑤ ① 1 Single acting
2 Double acting ② 0 Faile Safe A Fali in Place ③ F 4-20mA Feedback 0 None ④ L Limted Switch 0 None ⑤ H HART Module 0 None |
| Supply pressure | Min/Max | bar | 1.4-7.0 | |
| Output pressure | Min/Max | bar | 0-Source-0.1 | |
| Flow | Qn | l/min | 130@6bar | |
| Medium | Filtered air @30µM | |||
| no or minimal oil | ||||
| (max 30mg/m³) | ||||
| Consumption | <0.006Nm³/h | |||
| Safe position | Fail in place/Fail safe | |||
| Temperature | Min/Max | ℃ | -30 to 60 | |
| Electrical Characteristics | ||||
| Input signal | I | mA | 4-20mA Two-wire Min 3.5mA |
|
| Load resistance | R | Ω | <550 | |
| Load voltage | V | V | 11.0 @4-8mA 9.0 @8-20mA |
|

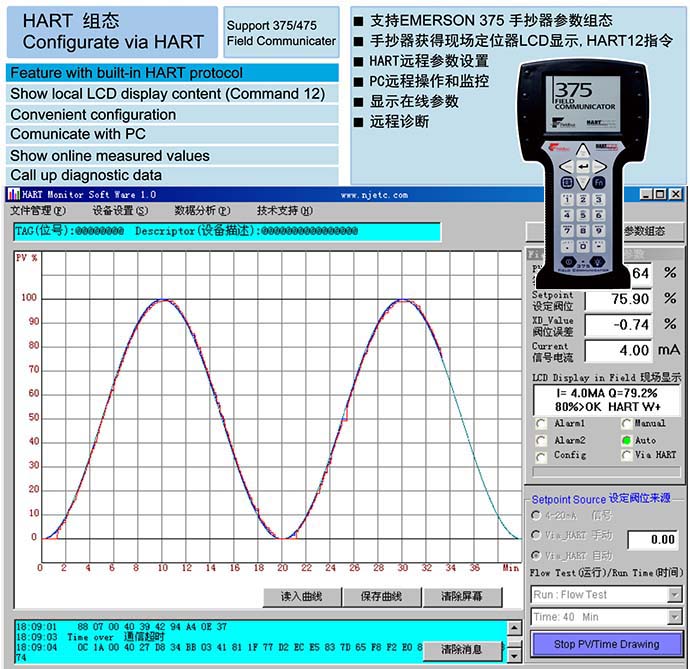

| HART Version | Universal 5 | Installation size | ||
| Response time | T | mS | 80 |  |
| Feed back module | ||||
| Power supply | V | V | 9-36 | |
| Output signal | I | mA | 4-20mA Two-wire | |
| Isolation voltage | V | V | 500 | |

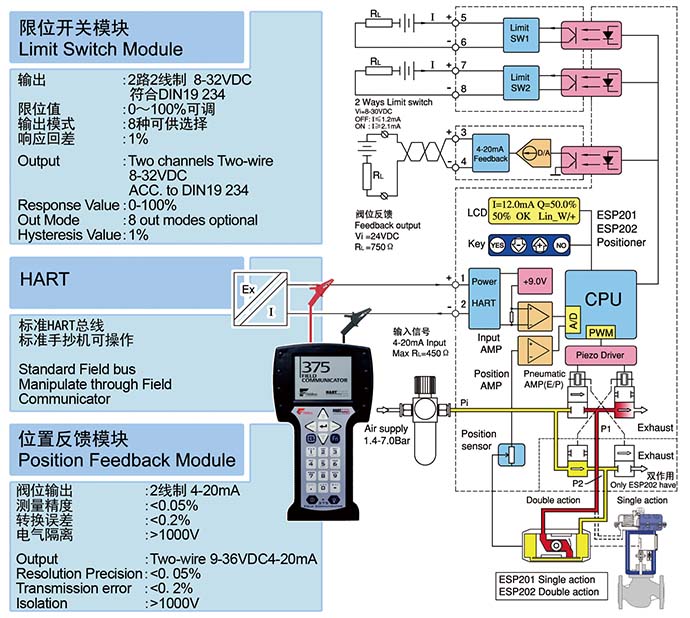

| Two channeles limted switch | ||||
| Power supply | V | V | 8-32 Two-wire | |
| Limted SW output | mA | ON:<11.2 OFF:>2.1 | ||
| Isolation voltage | V | V | 500 | |
| Ex-proof | ||||
| Intrinsically-safe | ExiallCT6 Ga | |||
| Machine Parmeters | ||||

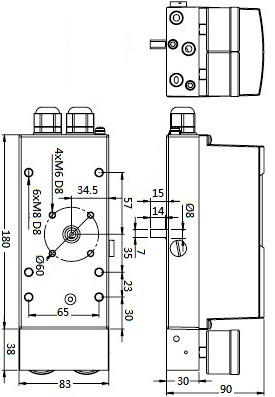

| Dimensions | mm | 220x83x90 | ||
| Weight | kg | 1.9 | ||
| Shell material | Aluminium | |||
 |
 |
 |
|||
| PA001 单作用 | PA002 双作用 | PA003 10-60mm | PA004 40-120mm | PA005 16-60mm | PA006 16-110mm |
 |
 |
 |
|||
| PA007 安装支架 | PA008 推杆拨杆 | PA009 角行程附件 | |||
●特殊版本的定位器
三断保护定位器：断信号保位，断压缩空气保位，无需增加信号控制器，无需增加保位阀，定位器本身可以完成
不绣钢钢外壳 ：请咨询
